Armamento Individual

(El FAL M61T1V de 7,62mm)

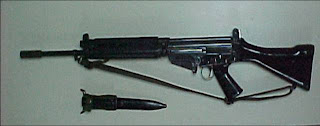

El F.A.L. Cal. 7,62mm (GENERALIDADES):

El FAL es un armamento individual, automático, de calibre 7,62mm OTAN, cuyo funcionamiento es por la toma de gases en un punto del cañón.

Este fusil fue introducido en el país a mediados del año de 1961. Es fabricado por la “Fabrique Nationale D´Armes de Guerre” de Bélgica.



COMPONENTES DEL F.A.L CAL 7,62MM





















-ROMPELLAMAS -CUBETA DE TIRO -AZAS DE SUJECIÓN
-AZA DE TRANSPORTE -ALZA Y GUIÓN -PORTA FUSIL
-ALETA DE TIRO Y SEGURO - TAPA DE LOS MECANISMOS
-CULATA -PALANCA DE ARMAR - PALANCA DE DESARME
-EMPUÑADURA DE PISTOLA -DISPARADOR -GUARDAMONTE
-CUERPO DEL FAL -CULATA MOVIL - PORTA CULATA MOVIL
-BAYONETA -EJE PIVOTE - VENTANA DE ALIMENTACIÓN
-BERICÚ -VENTANA DE EJECCIÓN -CILINDRO DE LOS GASES
-PISTON - TAPON DE LOS GASES -RESORTE RECUPERADOR


DESMONTAJE DE CAMPAÑA


El desmontaje de campaña es el único autorizado para el usuario, para realizar el mantenimiento orgánico de este armamento








1.- Ubicamos el conjunto de los gases, iniciamos retirando el tapón de los gases a lo que le sucederan el piston y el resorte del cilindro de los gases.









2.- En segundo lugar, se procede a “partir el fusil” utilizando la palanca de desarme, con lo cual, descansara sobre el eje pivote.











3.- Se procede a retirar el conjunto movil, luego de ello se extrae la tapa de los mecanismos y se separan la culata movil del porta culata movil con lo que se ha completado el desmontaje de campaña autorizado.

INCIDENTES DE TIRO

En caso de producirse interrupción del tiro, se procederá a efectuar la acción inmediata.

Primera Acción Inmediata:
a.- Armar
b.- Quitar el cargador
c.- Colocar otro cargador

Segunda Acción Inmediata
a.- Armar.
b.- Quitar el cargador.
c.- Comprobar la correcta colocación de los cartuchos en el cargador.
d.- Asegurarse de que no haya un cartucho o vaina en la recámara o en el cajón de los mecanismos. En caso positivo quitarla.

Incidentes de tiro.

Conjunto móvil y cajón de los mecanismos trabados:
Hacer el desmontaje de campaña, limpiar el arma. Luego de la limpieza el conjunto móvil deberá correr libremente.

Cubeta de tiro:
Limpiar la cubeta de tiro.

Resorte recuperador.
Reemplazar el conjunto del resorte si está dañado.

Retenida del cargador.
Normalmente la retenida del cargador se traba por exceso de suciedad.



MEDIDAS DE SEGURIDAD

-Al recibir o entregar un arma, revísela en el acto para estar seguro de que no esté cargada. Recuerde que toda arma debe considerarse cargada.

-Cuando tenga un arma en la mano, téngala con el cañón para arriba a un ángulo de 60° y con el dedo siempre fuera del disparador.

-No apunte nunca un arma a un compañero, aun después de haberla revisado y con la seguridad de que no esté cargada.

-Asegúrese de que el selector de fuego esté en posición seguro (S) para garantizar contra disparo accidental.

-Jamás hay que disparar un cartucho que haya sido fuertemente corroído o mellado o uno que tenga la bala floja.


MANTENIMIENTO ORGÁNICO DEL F. A.L.

1.- Limpiar bien todas las piezas desmontadas, quitando todo resto de aceite y de suciedad.

2.- Limpiar el ánima desde la recámara hasta la boca del cañón.

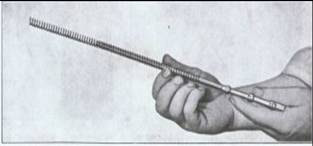

3.- Limpiar por completo la recámara, utilizando el cepillo especial para ese fin o la vara de asear, envuelto en un paño.

4.- Después de terminar el aseo, lubrique ligeramente el ánima y la recámara.

5.- Dejar una capa ligera de lubricante en todas las superficies que entran en contacto.

6.- Limpiar el mecanismo del gatillo, utilizando un paño mojado en lubricante.
